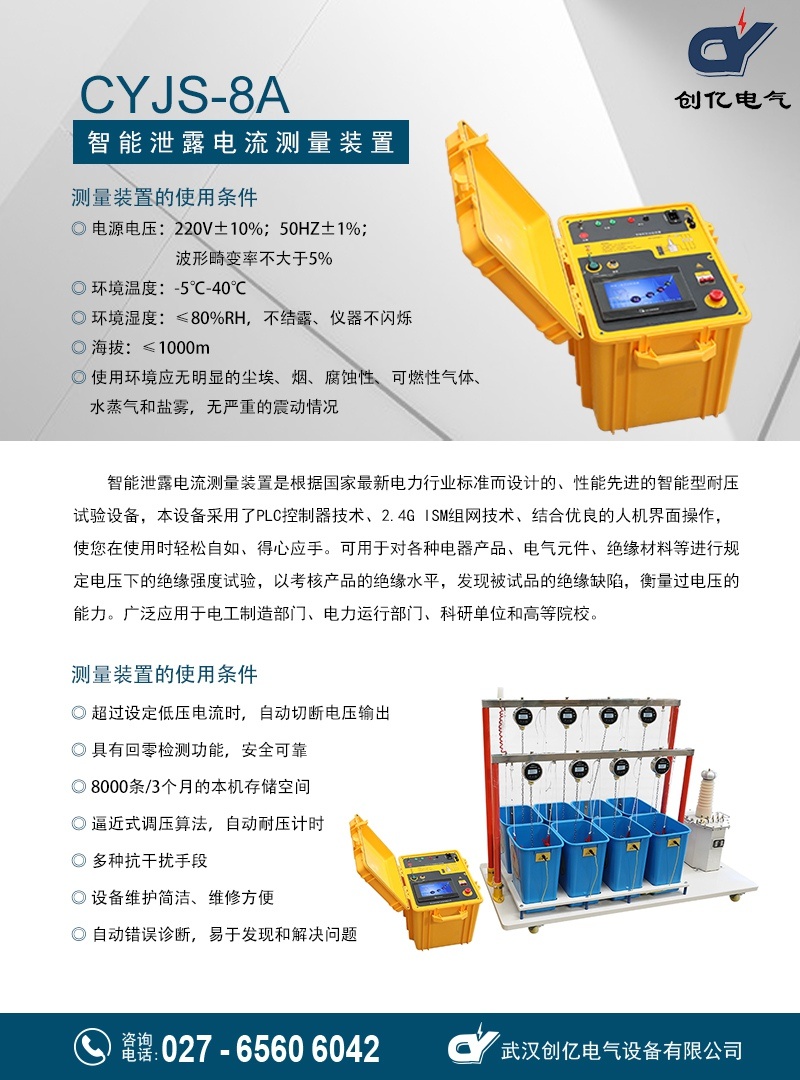

CYJS-8A智能泄露電流測量裝置

點擊:

智能泄露電流測量裝置是根據國家最新電力行業標準而設計的、性能先進的智能型耐壓試驗設備，本設備采用了PLC控制器技術、2.4GISM組網技術、結合優良的人機界面操作，使您在使用時輕松自如、得心應手。可用于對各種電器產品、電氣元件、絕緣材料等進行規定電壓下的絕緣強度試驗，以考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量過電壓的能力。廣泛應用于電工制造部門、電力運行部門、科研單位和高等院校。
本試驗裝置與我公司智能高壓毫安表無線組網，構成輔助安全工器具綜合試驗成套裝置，精確測量多路高壓泄漏電流，同時，一次可以同時進行8只試品的試驗，為避免重復試驗，獨特采用高壓分斷技術，試驗過程中可以將擊穿的試品脫離高壓試驗系統，沒有擊穿的試品繼續試驗直到完成試驗，極大提高試驗工作的效率。
測量裝置的使用條件
1、電源電壓：220V±10%；50HZ±1%；波形畸變率不大于5%
2、環境溫度：-5℃-40℃
3、環境濕度：≤80%RH，不結露、儀器不閃爍
4、海拔：≤1000m
5、使用環境應無明顯的塵埃、煙、腐蝕性、可燃性氣體、水蒸氣和鹽霧，無嚴重的震動情況
執行標準
DL/T474.4-2018現場絕緣試驗實施導則:交流耐壓試驗
DL/T848.2-2018高壓試驗裝置通用技術條件:工頻高壓試驗裝置
GB/T16927.1-2011高電壓試驗技術：一般定義及試驗要求
功能特點
1、標配7寸彩色液晶顯示器、可編程控制器PLC自動化電氣控制
2、高壓電壓、高壓電流（配智能高流表監測）、低壓電壓、低壓電流同步隔離采集，采用高精度傳感器和高性能采集芯片
3、人機界面采用全觸控和部分鍵控操作方式，智能化工作過程，任選自動方式和手動方式
4、獨立界面顯示高壓電壓、高壓電流、低壓電壓、低壓電流，時間及耐壓結果，高壓曲線動態顯示，顯示直觀明了
5、完善的過壓、過流保護、閃絡保護，自設定輸出電壓、高壓電流上限（選配智能高流表監測、脫扣）、低壓電流上限和計時時間
6、具有回零檢測功能，自動回零后才可進行試驗，安全可靠
7、具有8000條/3個月的本機存儲空間，提供USB接口數據導出到外部U盤
8、逼近式調壓算法，到達設定電壓后自動耐壓計時，計時結束后自動降壓回零
9、超過設定低壓電流時，自動切斷電壓輸出，降壓回零，超過設定高壓電流時，高壓分合裝置（選配智能高壓表監測、脫扣）能分斷被試品，繼續試驗，超過閃絡保護值后，自動降壓回零保護
10、軟硬件抗干擾設計，多種抗干擾手段，適應惡劣電磁環境
11、自動錯誤診斷，易于發現和解決問題，設備維護簡潔、維修方便
主要技術指標
（一）控制部分
1、輸入電壓：AC220V±10%；50Hz±1
2、輸出容量：3kVA
3、低壓輸出：AC：0～250V
4、輸出電流：15A（Max）
5、低壓電流測量范圍：0-25A；分辨率：0.1A
6、高壓電壓測量范圍：AC0～30kV；分辨率：0.01KV
7、高壓電流測量范圍：AC0～30mA；分辨率：0.01mA
8、計時范圍：0～900s
9、電壓精度：≤±1.5%RD±0.2%FS
10、電流精度：≤±2.0%RD±0.2%FS
（二）變壓器部分
1、輸出容量：3kVA
2、低壓（輸入）電壓：AC：0～200V
3、低壓（輸入）電流：AC：0～15A
4、高壓（輸出）電壓：AC：0～30kV
5、高壓（輸出）電流：0-100mA
6、測量變比：300：1；誤差：±1%
7、阻抗電壓：12≤%；
8、空載電流：≤4%；
9、運行時間：額定容量下5min開，5min關斷續周期工作制，2/3額定電壓和2/3額定電流下可長期運行
（三）泄漏電流測控平臺
1、試驗工位：8
2、電極類型：不銹鋼水槽+無線毫安表
3、泄漏電流測量范圍：AC0～30mA；分辨率：0.01mA
4、電流精度：≤±1.0%RD±0.2%FS
