產品概述

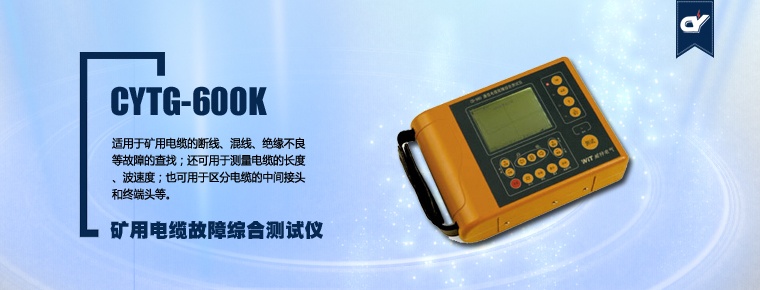

CYTG-600K綜合了TDR脈沖測試、電橋測試、電壓／電阻／絕緣電阻測量功能，適用于礦用電纜的斷線、混線、絕緣不良等故障的查找；還可用于測量電纜的長度、波速度；也可用于區分電纜的中間接頭和終端頭等。
產品特點
-
TDR脈沖反射法：可測斷線、混線、嚴重絕緣不良故障。
-
自動測試快速準確。
-
增益補償：數字信號處理，根據電纜衰減特性對增益進行補償，不同距離上的故障反射幅值基本相同，有利于正確分析判斷，且能延長有效測試距離。
-
波形存儲功能。
-
電橋測試法：用于絕緣不良故障測距；測試速度快；抗干擾能力強；測距結果精確。
-
電壓（V）測量功能：AC／DC電壓測量。
-
電阻（Ω）測量功能。
-
絕緣電阻（MΩ）測量功能：100V測試電壓。
-
人機界面友好，操作方便、直觀。
-
大容量鋰離子電池組供電；欠壓自動關機，無操作自動關機。
-
功能全、性能高、質輕便攜。
產品參數
TDR脈沖測試功能：
-
測試范圍：0-30km
-
分辨率：0-1km最大1m，2km最大2m，4-30km最大8m。
-
脈沖極性：2km以下單極性，2km以上雙極性。
-
脈沖幅度：單極性30V,雙極性±30V。
-
脈沖寬度：80ns-10μs，自動調節。
-
測試盲區：1m。
-
波速度調節范圍：100-300m/μs。
-
增益調節范圍：0-80db。
電橋測試功能：
-
測試精度：1％
-
電橋測試電壓：100V
-
電壓（V）測量功能：測量范圍：0-70V（AC／DC）
-
電阻（Ω）測量功能：測量范圍：0-20kΩ
-
絕緣電阻（MΩ）測量功能：
-
絕緣電阻測量范圍：0-50MΩ
-
絕緣電阻測試電壓：100V
-
（注：電壓／電阻／絕緣電阻測量結果僅供參考，不作計量使用）
-
顯示方式：320×240點陣LCD
-
供電電源：聚合物鋰離子電池組，標稱7.4V，3000mAH。
-
體積：210mm×160mm×65mm
-
質量：0.71kg（不含電池）
-
充電器輸入電壓：AC220V±10%，50Hz。
-
充電器輸出電壓：DC8.4V
-
充電電流：500mA
-
注：根據礦用電纜的高阻故障類型可選配CY-2131L一體化直流高壓發生器
特別關注：以上設備，在煤礦高瓦斯易燃易爆的工作環境，請把電纜拉出礦井外測試！在低瓦斯環境下，請在確認安全下慎用！安全測試，關愛生命！
